特徵

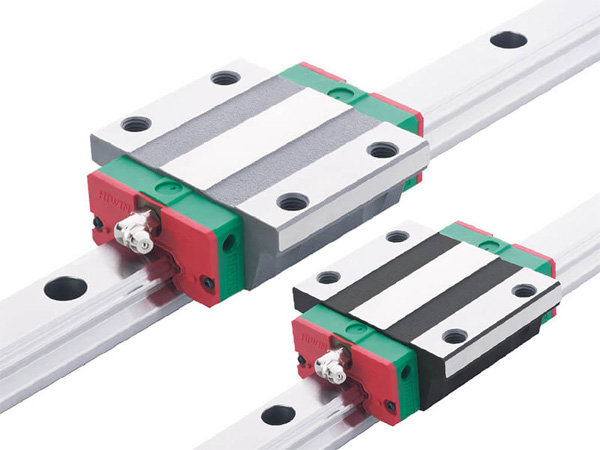

HIWIN QE系列靜音式低組裝型滾珠線性滑軌，乃基於四列式單圓弧牙型接觸設計，降低組合高度與縮短滑塊長 度，非常適合高速自動化產業機械及空間要求的小型設備使用。採用SynchMotionTM技術的QE系列線性滑軌搭載 具儲油功能的專利同步聯結器，可有效降低運轉時噪音、提升運轉平順性、壽命與潤滑效率。具有更廣泛的產業 應用性，更適用於高速、寧靜與低發塵需求的高科技產業。

QE系列產品規格說明

QE系列分為非互換性及互換性兩種線性滑軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、滑軌可單出互換使用，較便利，但其組合精度無法達到非互換型所擁有的超高精度等級。不過由於HIWIN在製造上有良好的尺寸控制及嚴格的品質要求，互換性型之組合精度目前已達到一定的水準，對不需配對安裝線性滑軌的客戶而言，是一項很好的選擇。QE系列與EG系列滑軌共用，客戶無需為了選用靜音式產品而重新設計安裝尺寸，如此更加提升了QE系列的應用性與可互換性。

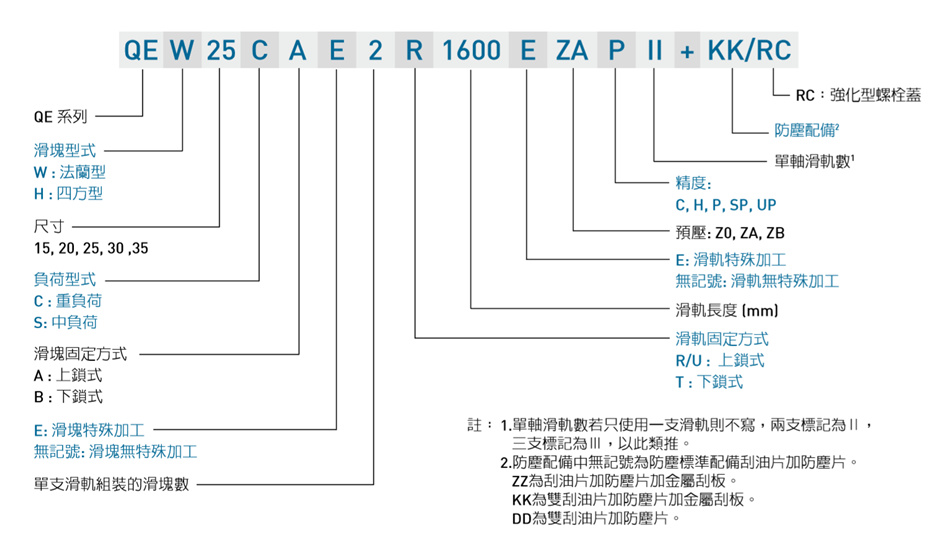

(1) 非互換性線性滑軌產品型號

(2) 互換性線性滑軌產品型號

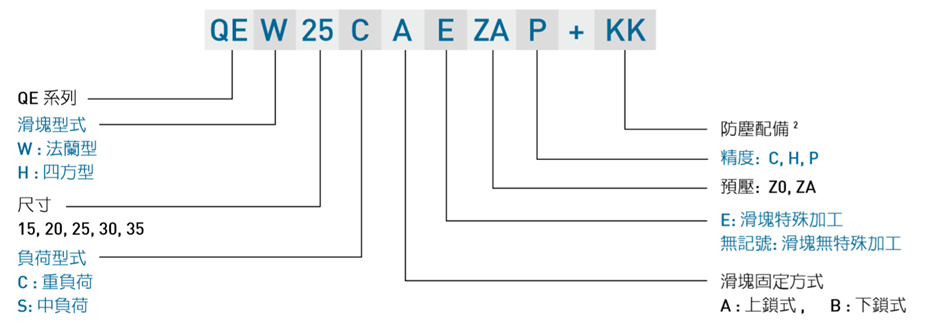

互換型滑塊產品型號

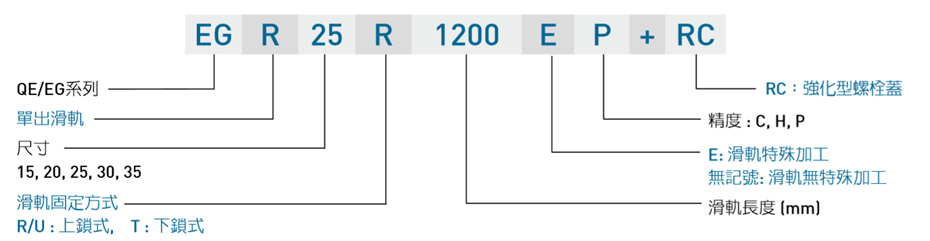

互換型滑軌產品型號(與EG系列共用)
